Ovládač solárneho panelu 12v

Popis ovládača solárneho panela 12v

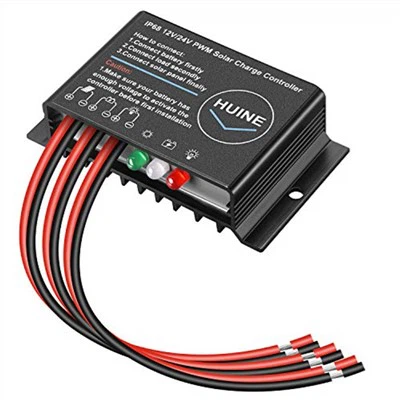

Regulátor nabíjania je potrebný vždy, keď bude batéria pripojená k výstupu jednosmerného prúdu (DC) solárnych panelov; najčastejšie v malých off-grid systémoch. Dva druhy regulátorov nabíjania sú modulácia šírky impulzu (PWM) a sledovanie bodu maximálneho výkonu (MPPT).

Regulátor nabíjania reguluje prúd a napätie, ktoré je dodávané do záťaží, a akýkoľvek prebytočný výkon je dodávaný do batériového systému, takže batérie si udržiavajú svoj stav nabitia bez toho, aby sa prebíjali. Počas večera, keď nie je slnečné svetlo, sa na chod záťaže používa energia batérie.

Použitie solárneho modulu na udržiavacie nabíjanie nízkym prúdom je možné bezpečne vykonať bez regulátora nabíjania, pokiaľ je výstup solárneho panelu<1% of the battery capacity.

Áno, mohol by si to urobiť. Napätie nie je príliš dôležité, je to prúd, ktorý môže panel poskytnúť.

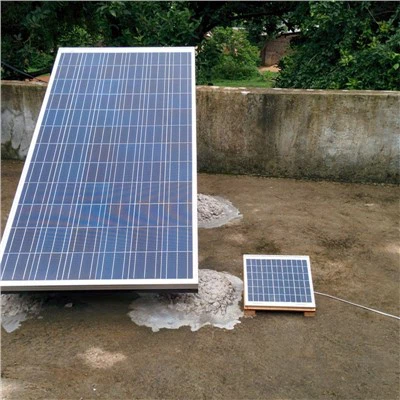

To, čo je bežne známe ako 12V panel, je zvyčajne 36-článkový modul s napätím naprázdno 22V, čo poskytuje maximálny výkon pri 18V. Tradične takzvané 24V panely by mali dvojnásobok článkov (72 článkov) a na hornom konci by vytvárali 36V-44V. V poslednej dobe existuje aj veľa 60-článkových modulov, ktoré vytvárajú napätie medzi 30 V a 40 V, čo sa niekedy nazýva aj „24V panely“. Ako však vidíte, 12V panely nie sú v skutočnosti 12V a 24V panely v skutočnosti nie sú 24V. Zvyčajne sú navrhnuté tak, aby vybili aspoň o 30 percent viac ako batérie, ktoré sú určené na nabíjanie.

Funguje to dokonale, pretože FV modul je (pri konštantnej úrovni osvetlenia) zariadením s konštantným prúdom. Ak sa pozriete na zadnú stranu, uvidíte, že má hodnotenie pre Isc (skratový prúd) a Imax (maximálny prúd). Tieto dve hodnoty sú zvyčajne dosť blízko sebe. Teraz... držte si klobúky: Toto je prúd, pri ktorom sa bude nabíjať bez ohľadu na to, aké napätie nabíjate. Pamätajte, že to už robíte, keď pripájate „12V panel“ k 12V batérii, pretože v skutočnosti sťahujete 22V panela na 12V.

Samozrejme, nie je to veľmi efektívne. Nechaj ma vysvetliť. Povedzme, že máte 200W modul so 72 článkami. Vmp by malo byť okolo 36 V a Imax by malo byť okolo 200/36=5,5 ampéra.

Ak pripojíte tento modul k 12V batérii, nabije túto batériu na 8,3 ampéra a zníži napätie na to, čo batéria zvládne. Ak sa batéria natiahne napríklad na 14,7 V, budete ju nabíjať 14,7*5.5=80,85 wattov.

Wow, kam sa podel zvyšok sily? Stratil sa, pretože modul má konštantný prúd a vy robíte prácu pri príliš nízkom napätí.

Tu prichádza na scénu MPPT. MPPT je v podstate automaticky sa prispôsobujúci konvertor jednosmerného prúdu na jednosmerný prúd, ktorého cieľom je spustiť FV modul na optimálnej úrovni výkonu (v našom príklade 36 V) a potom znížiť napätie (zámena voltov pre ampéry ako transformátor) a potom nabite 12V batériu na plných 200 W alebo 200/14.7=13.6 ampérov.

Takže späť k otázke: Môžem pripojiť 24V solárny modul k 12V batérii? Iste... pokiaľ Imax špecifikovaný na zadnej strane panela nepoškodí, môžete to urobiť. Ale bolo by to strašne neefektívne. Lepšou možnosťou by bolo použiť regulátor nabíjania založený na MPPT.
